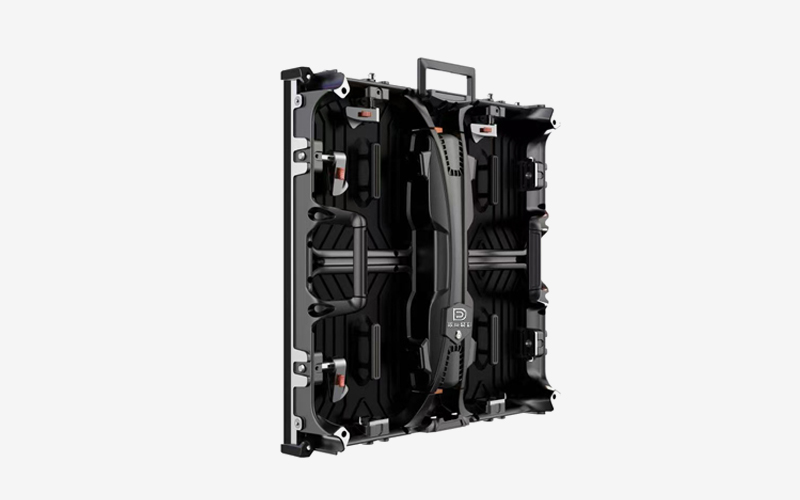

D系列D2.6
D系列D2.6
產品參數
|
產品型號 |
D系列D2.6 |
LED規格 |
SMD2020 |
|||||
|
（1）LED管芯參數 |
|
|||||||
|
序號 |
發光顏色 |
發光強度 |
主波長 |
備注 |
||||
|
1 |
紅色（測試條件：5mA，2.0V） |
45mcd |
622nm |
管芯的波長、亮度，均為典型值 |
||||
|
2 |
綠色（測試條件：2mA，3.0V） |
160mcd |
523nm |
|||||
|
3 |
藍色（測試條件：2mA，3.0V） |
20mcd |
470nm |
|||||
|
（2）像素點參數 |
 |
為使配色達到最佳的白平衡效果，要求各種顏色亮度的配色比例為 R：G：B/3：6：1。 |
||||||
|
1 |
LED |
SMD2020 |
||||||
|
2 |
點間距 |
2.604mm（X:2.604 Y:2.604） |
||||||
|
3 |
像素點組成 |
1R1G1B |
||||||
|
（3）模組技術參數 |
|
|||||||
|
1 |
模組分辨率(寬×高) |
96像素×96像素 |
||||||
|
2 |
模組尺寸(寬×高) |
(寬)250mm×( 高)250mm×（厚）12mm |
||||||
|
3 |
面罩 |
GOB |
||||||
|
（4）箱體技術參數 |
|
|||||||
|
1 |
箱體分辨率(寬×高) |
192像素×192像素 |
||||||
|
2 |
模組分布(寬×高) |
2×2 |
||||||
|
3 |
模組間平整度 |
≤0.1mm |
||||||
|
4 |
箱體尺寸（寬×高×厚） |
500mm×500mm×68mm |
||||||
|
5 |
箱體重量 |
6.8Kg/PCS凈重；6.8Kg/PCS毛重 |
||||||
|
6 |
開關電源 |
4.5V40A |
||||||
|
7 |
控制系統 |
NOWA-MRV210 |
||||||
|
8 |
箱體材質 |
壓鑄鋁 |
||||||
|
9 |
航插 |
定制 |
||||||
|
（5）屏體技術參數 |
||||||||
|
1 |
點密度 |
147456點/ m2 |
||||||
|
2 |
亮度（白場色溫9500K） |
1000cd~1500cd/ m2可調 |
||||||
|
3 |
水平視角/垂直視角 |
110°/110° |
||||||
|
4 |
平整度 |
≥98% |
||||||
|
5 |
色度均勻性 |
±0.003 Cx,Cy之內 |
||||||
|
6 |
最高對比度 |
8000:1 |
||||||
|
7 |
防護等級 |
背面：IP35 正面：IP35 |
||||||
|
（6）系統控制參數 |
||||||||
|
1 |
信號顏色處理位數 |
紅、綠、藍各≥16bit |
||||||
|
2 |
驅動方式 |
恒流動態1/32掃描驅動ICN2153 |
||||||
|
3 |
換幀頻率 |
60幀 高刷支持3D：120幀 |
||||||
|
4 |
刷新率 |
≥3840Hz |
||||||
|
6 |
屏體色溫 |
2000K～9500K可調 |
||||||
|
7 |
亮度調節 |
手動/自動/程控 |
||||||
|
8 |
像素校正 |
配備亮度與色度逐點校正 |
||||||
|
9 |
控制方式 |
同步控制 |
||||||
|
10 |
控制距離 |
超五類雙絞網線, 超過100米使用光纖傳輸 |
||||||
|
11 |
軟件接口 |
Windows XP /7/8/10 |
||||||
|
12 |
信號輸入 |
HDMI、DVI |
||||||
|
（7）屏體運行參數 |
||||||||
|
1 |
工作電壓 |
AC：110V~240V、50~60Hz |
||||||
|
2 |
峰值功率 |
≤600W/ m2 |
||||||
|
3 |
平均功率 |
200W/ m2～300W/ m2 |
||||||
|
4 |
連續工作時間 |
≥7×24hrs，支持連續不間斷顯示 |
||||||
|
5 |
平均無故障工作時間 |
≥10000小時 |
||||||
|
6 |
LED壽命 |
100000H |
||||||
|
7 |
離散失控點 |
≤0.0001，出廠時為0 |
||||||
|
8 |
連續失控點 |
0 |
||||||
|
9 |
盲點率 |
≤0.0001，出廠時為0 |
||||||
|
10 |
屏幕溫升（使用運行狀態） |
≤5度 |
||||||
|
11 |
運行環境溫度 |
-10℃～60℃ |
||||||
|
12 |
運行環境濕度 |
10％～90％RH，無凝結 |
||||||
注：參數指標根據項目的具體情況會有變化（產品按照提交合同規格書為準）
